■シャッタードライバー本体　仕様

50261

〒810-0014
福岡市中央区平尾3-7-21　 圓ビル
TEL : (092) 522-2922　FAX : (092) 522-2933

株式会社 トーヨーフィジカル
トーヨーフィジカルロゴ

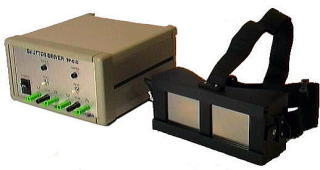

シャッタードライバー　１ＣＨ／２ＣＨ
　　TTLレベル5V信号入力端子を備えていますので、コンピュータやインターフェイスから制
　御することができます。ローパルス5V ハイパルス5Vで信号入力時にシャッターがオープン
　になります。また、プロジェクタへの接点出力を備えていますのでスライドプロジェクターへ
　取り付けると、そのままタキストスコープとして使用できます。
対 応 速 度 　OFF(不透明)→ON(透明)：約１msec
　ON(透明)→OFF(不透明)：約６５msec　
平行光線透過率 　透 明 時 ：７３％
　不透明時 ：１２％
消 費 電 力 　０.３Ｗ／ｍ２（ＯＮ時）
寸 　　　　法 　厚さ（プロテクター付)：約６mm
■構　成
　１．液晶フィルムシャッター（単眼独立タイプ）２CH
　２．シャッタードライバー２CH
手動スイッチ 　ＯＮで透明 ／ＯＦＦで不透明　
入 力 端 子 　ＴＴＬ＋５Ｖ
出 力 端 子 　リレー出力（プロジェクタコマ送り）
電　　　　源 　１００Ｖ ５０／６０Ｈｚ １Ａ

■液晶フィルム　仕様

液晶フィルムシャッター　単眼独立タイプ　 　　　　　　　　　　　TP-02E
シャッタードライバーは２ＣＨ型、液晶フィルムシャッターは両眼独立タイプのため、
左右別々のシャッター機能を利用できます。
※両眼タイプの液晶フイルムシャッター（別売）２個を接続して使用することもできます。
