■シャッタードライバー本体　仕様

50263

〒810-0014
福岡市中央区平尾3-7-21　 圓ビル
TEL : (092) 522-2922　FAX : (092) 522-2933

株式会社 トーヨーフィジカル
トーヨーフィジカルロゴ
シャッタードライバー　時間制御２ＣＨ型　　１ＣＨ／２ＣＨ
　　時間制御を行える無音式液晶フィルムシャッターとしてご使用頂けます。また、プロジェクタ
への接点出力を備えていますのでスライドプロジェクターへ取り付けて、そのままタキストスコー
プとしても使用できます。
心理学実験、臨床研究などに広く使用できる汎用制御装置です。
対 応 速 度 　OFF(不透明)→ON(透明)：約１msec
　ON(透明)→OFF(不透明)：約６５msec　
平行光線透過率 　透 明 時 ：７３％
　不透明時 ：１２％
消 費 電 力 　０.３Ｗ／ｍ２（ＯＮ時）
寸 　　　　法 　厚さ（プロテクター付)：約６mm
■構　成
　１．液晶フィルムシャッター（単眼独立タイプ）２CH
　２．シャッタードライバー２CH　（時間制御２CH）
手動スイッチ 　ＯＮで透明／ ＯＦＦで不透明　
出 力 端 子 　リレー出力（プロジェクタコマ送り）
電　　　　源 　１００Ｖ ５０／６０Ｈｚ １Ａ
設 定 時 間
（OPEN/CLOSE）		 　０.０１〜９.９９秒　０.０１秒単位
　（サムロータリースイッチ３桁設定）

■液晶フィルム　仕様

シャッターのON/OFF時間を制御することができます。シャッタードライバーは２ＣＨ
（時間制御2CH）型です。
※時間制御２CHユニットを追加できます。

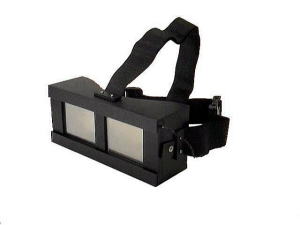

液晶フィルムシャッター　単眼独立タイプ 時間制御２CH型　　　　　TP-02ET
